USER GUIDE · v1.0

Fieldbench 使用教程

串口、Modbus 在同一条报文时间轴上——选中任何一帧，AI 告诉你它是什么、哪里错了、下一步查什么。本教程带你从安装走到全部功能。

适用版本 1.0 · Windows 10/11 x64 · 阅读时间约 10 分钟

0160 秒快速上手

Fieldbench 免安装即可运行：下载 portable zip 解压双击，或运行安装包。首次启动不会给你一个空面板——直接弹出「新建连接」：

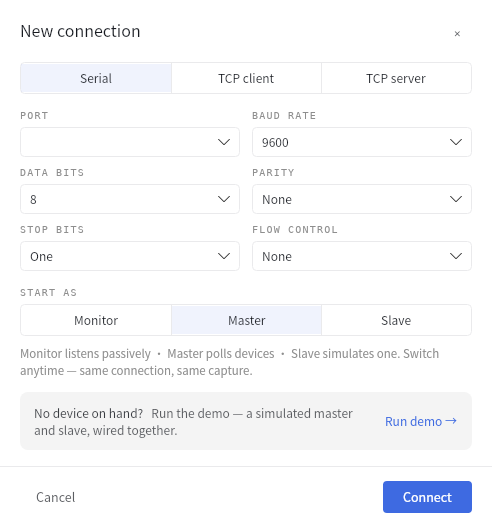

首跑对话框：已插入的 USB 转串口会被自动枚举并默认选中

插上 USB 转 485/232 转换器（CH340 / FTDI / CP210x / PL2303 均实测支持），端口已默认选中

核对波特率与校验位（设备手册上的值），Start as 保持 Master

点 Connect —— 时间轴开始滚动，你已经在看总线上的第一帧了

手边没有设备？点对话框底部的 Run demo：应用内部会启动一对互联的模拟主站和从站（含正弦温度、随机压力、周期性 CRC 误码和越界异常），10 秒看完全部能力，不占用 Free 版的连接额度。

02连接设备

三种连接方式，建立后随时可在顶部工具栏热改参数——改波特率、校验位立即生效，会话和已捕获的数据全部保留，绝不需要删掉重建：

类型	用途	参数
Serial 串口	485/232 现场总线、USB 转串口	波特率（标准档或任意自定义值）、数据位 5–8、校验 N/E/O/M/S、停止位 1/1.5/2、流控
TCP client	连接 Modbus TCP 设备/网关	目标 IP : 端口（默认 502）
TCP server	本机监听，做 TCP 从站仿真	监听端口，支持多个主站同时接入

每次成功连接会自动存为配置档（左栏 PROFILES），下次一键重连。USB 设备意外拔出不会崩溃——会话保留，插回后点状态栏重连即可。

03三类会话

同一个连接可以开多个会话（视角），它们共享同一份字节流：

会话	做什么	典型场景
Monitor 监视	被动收听，不发一个字节	挂在 485 总线上抓包排查现网问题
Master 主站	主动轮询设备	读写寄存器、验证点表、联调仪表
Slave 从站 PRO	模拟一台设备应答	上位机开发时手边没有 PLC

字节流是事实源，解析随时可换。Monitor 会话默认 Raw 视角只显示字节块；当你切换到 Modbus 解析（工具栏 lens 开关），全部历史数据会重新切帧、着色、解析——先抓十分钟再决定怎么看，什么都不会丢。

04读懂报文时间轴

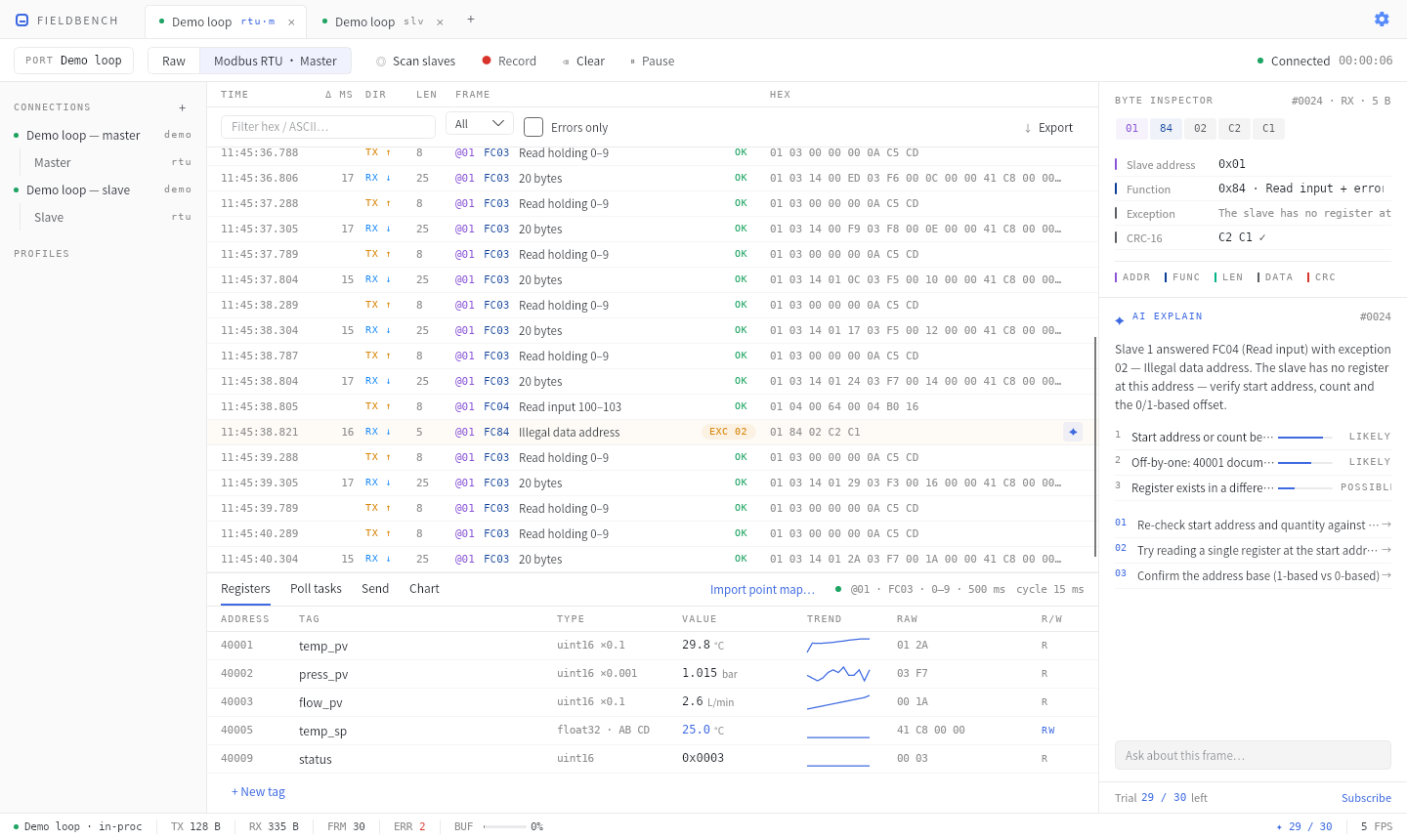

Master 会话运行中：一帧 CRC 失败被选中，右栏给出字节级解析与 AI 诊断

每行一帧，列依次是：时间（毫秒精度）、Δ ms（请求→响应延迟）、方向（TX↑ 橙 / RX↓ 蓝；总线监听时显示语义方向 M→S / S→M）、长度、解析摘要、原始 hex。

协议字段全产品统一四色：从站地址 @01　功能码 FC03　长度　校验/错误。行级状态一眼可辨：异常响应 EXC 02 琥珀底、校验失败 CRC FAIL 红底，行尾出现 ✦ 图标可直接 AI 解释。

过滤与暂停

过滤条：关键字（匹配 hex、ASCII、功能码、从站地址）、方向 All/TX/RX、仅异常帧
Pause 只暂停渲染，采集从不停止——翻历史时新数据仍在后台入库
缓冲默认 10 万帧环形滚动（设置中可调）

协议自动识别

Monitor/Raw 流上，连续 3 块数据通过 CRC-16 校验（单帧巧合概率 1/65536，三帧即确定）时，时间轴顶部弹出非模态提示条：「Modbus RTU detected — 12/12 chunks pass CRC-16 · Switch lens」。点一下即切换解析，历史全量重解析；随机数据流永远不会误报。

05字节检查器

选中任意一帧，右栏上半部分即逐字节展开：每个字节按所属字段着色，悬停任意字节显示字段名和十进制/十六进制/二进制值；下方字段列表给出逐项解析（从站地址、功能码、字节数、数据、CRC——校验失败时同时显示期望值）。多选帧（Ctrl/Shift 点击）时检查器显示最后选中的一帧，AI 解释则携带全部选中帧。

06Modbus 主站

支持 RTU 与 TCP，功能码 01 / 02 / 03 / 04 / 05 / 06 / 0F / 10，超时重试每连接可配（默认 1000 ms × 3）。底部面板四个页签：Registers · Poll tasks · Send · Chart。

6.1 寄存器网格与写值

每行一个标签：地址（40001 式 PLC 地址显示）、名称、数据类型、当前值、趋势 sparkline、原始 hex、读写属性
数据类型 8 种：bit / int16 / uint16 / int32 / uint32 / float32 / double / string，多寄存器类型支持 4 种字节序 AB CD / CD AB / BA DC / DC BA，缩放与单位每标签独立配置
写值：蓝色数值即可写——点击 → 输入 → Enter，自动选择 05/06/0F/10 下发并回读确认；写入失败在行内以 ⚠ 提示原因

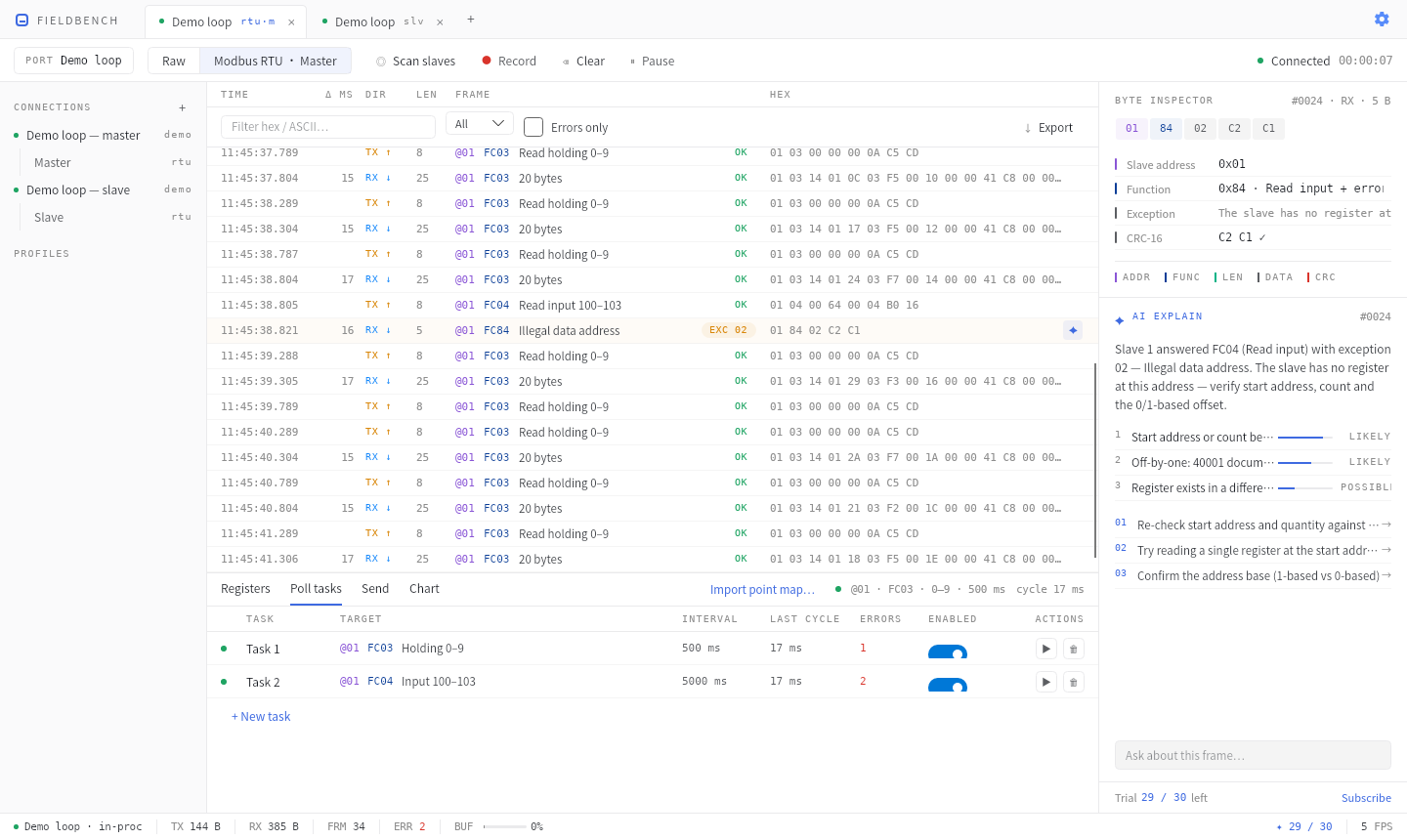

6.2 轮询任务

多任务并行定义，同一连接内自动串行调度，互不冲突

每个任务 = 从站地址 + 功能码 + 起始地址 + 数量 + 周期。开关即启停，行内显示实测周期与错误计数；▶ 按钮对停用任务做单次执行。多个任务读回的数据都汇入同一张寄存器网格。

6.3 从站扫描

轮询超时排障的第一动作：工具栏 Scan slaves 遍历地址 1–247（探测功能码与超时可配，默认 FC03 × 200 ms），实时列出响应者及响应耗时——回异常码也算活着（说明设备在线只是地址范围不对）。串口下可勾选同时扫描常见波特率 × 校验矩阵，约加 4 分钟。找到后一键 Open as Master。

07数据曲线

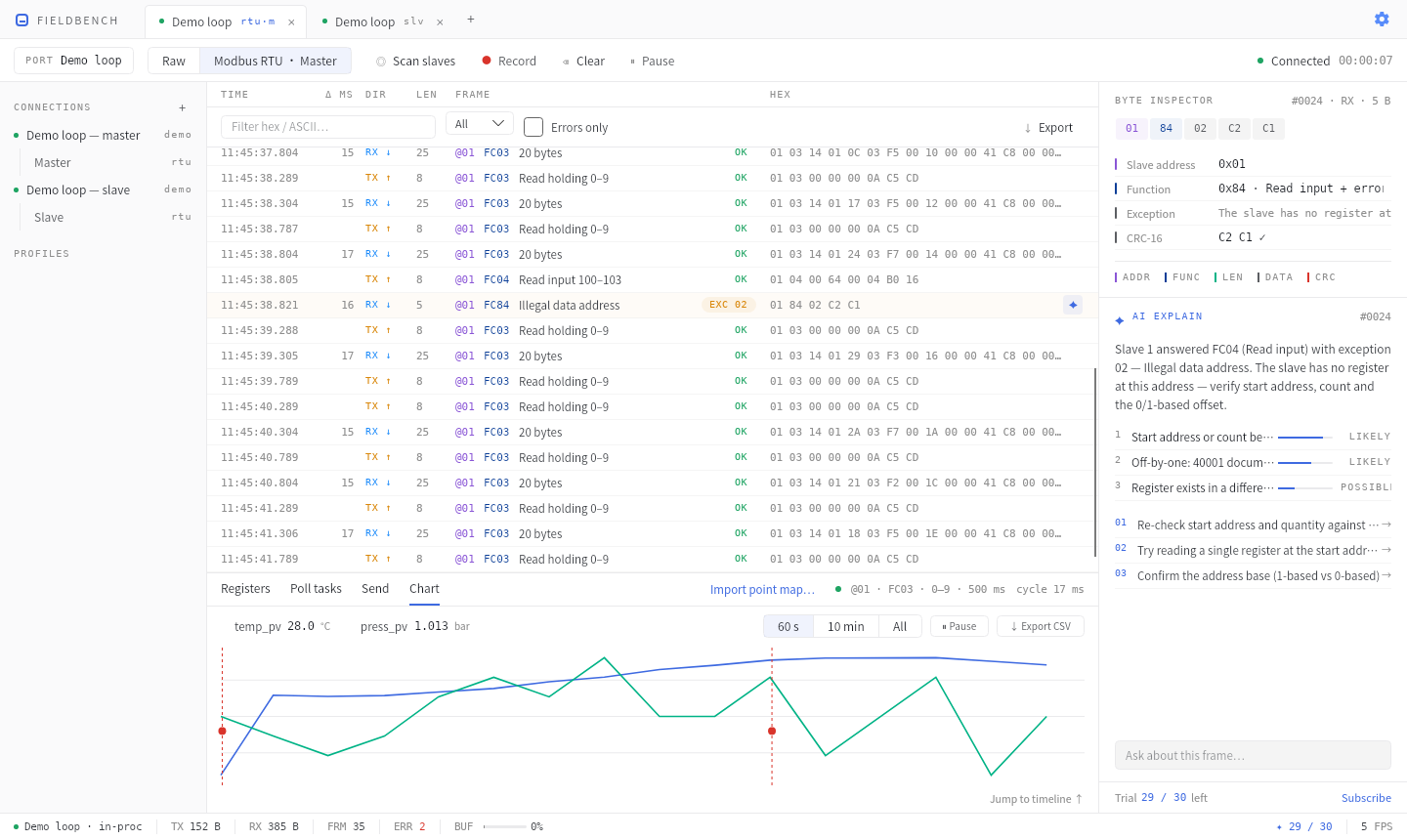

异常帧在曲线上标红：点击红点直接跳回时间轴对应报文

轮询中的数值标签自动成为曲线通道（Free 版 2 通道FREE，Pro 无限）。窗口 60 s / 10 min / 全部，可暂停、可导出 CSV。值不对 → 是哪帧 → 为什么这条链是 Fieldbench 独有的：曲线上的红色异常点一点，时间轴跳转选中那一帧，再点 ✦ 让 AI 解释。

08从站仿真 PRO

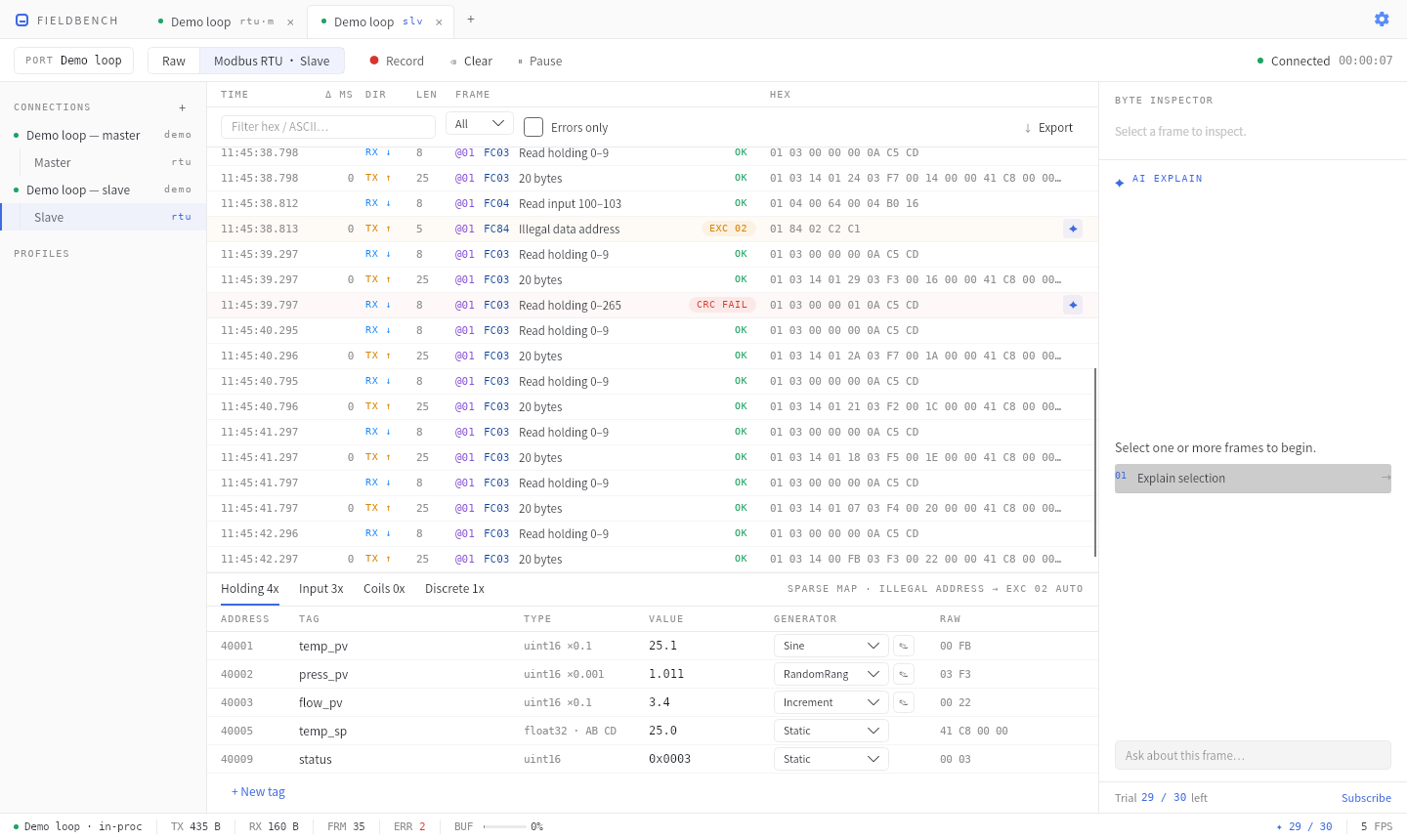

TCP 从站监听 :502：请求/响应进同一时间轴，值发生器让数据「活」起来

RTU（串口）或 TCP（监听端口，多个主站可同时接入），从站 ID 可配
四类寄存器区页签：Holding 4x · Input 3x · Coils 0x · Discrete 1x，65536 地址空间稀疏存储——只有你定义过的地址存在，读到未定义地址自动回 EXC 02，未知功能码自动回 EXC 01
值发生器：每个标签可选 Static / Increment / Random / Sine，点 ✎ 配置幅值、周期、范围、步长——上位机开发者最常用的「假设备出活数据」
主站写进来的值即时反映在网格上并标注 written by client

09AI 报文解释

AI 输出固定结构：这是什么 → 异常在哪 → 原因按概率排序 → 下一步检查清单

入口：异常帧行尾的 ✦ 图标一键解释；或选中 1–N 帧后点右栏 AI 面板的 Explain。可以在输入框追加你自己的问题（"为什么每隔 30 帧坏一次？"）。

五类问题它都给出工程师级的排查方向：

场景	AI 会告诉你
CRC 校验失败	区分单比特线路干扰 / CRC 字节序颠倒 / 波特率不匹配的特征，并给出期望校验值
异常码 01–04	翻译成人话 + 各自的排查清单（如 EXC 02 → 核对起始地址、数量、0/1 基偏移）
满屏乱码	识别波特率错误的典型字节直方图特征，建议参数矩阵扫描
发出无响应	结合当前连接参数生成核对单：从站地址、A/B 反接、终端电阻、波特率…
正常帧	逐字段讲解含义（也是学 Modbus 的好方法）

隐私：首次使用会弹窗说明发送范围——仅在你按下 Explain 时发送所选帧、连接参数与前后约 20 帧摘要，网关不存储任何内容；设置页可随时预览「将发送什么」。断网时 AI 按钮置灰，其余全部功能照常。

配额：免费送 30 次解释试用；订阅 $6.9/月得 1000 次/月。余额实时显示在状态栏与 AI 面板底部。

10AI 点表导入

拿到新设备的第一小时不用再抄手册了。Registers 页签 → Import point map…：

投喂：把手册寄存器表截图粘贴进来（Paste image），或直接粘贴表格文本 → Extract

确认地址基准（强制）：顶部蓝条二选一——4xxxx · PLC 1 基 还是 0 基协议地址。这是点表导入出错的头号来源，所以绝不让 AI 猜

审核：所有提取结果以「待确认」呈现，越界地址、区间重叠、类型冲突自动标黄标红，行内可改可删——绝不静默入库

落地即可测：点 Import 后写入寄存器网格并自动生成分段轮询任务（连续地址合并，单段 ≤125 寄存器），启动任务一键全读验证通信，缩放与单位即时生效

勾选 Save device profile 会同时导出设备档案 JSON，下台同型号设备直接复用，也可以发给同事。配额：免费 3 次提取试用，订阅含 30 次/月。

11导出与记录

导出：时间轴右上 ↓ Export → CSV / JSON / 原始 bin / txt 日志。选中了帧就导出选中部分，否则导出全部——挂一晚上抓的包第二天直接发给厂商
Record：工具栏红点开启边采边写盘（文本日志追加），环形缓冲只管屏幕显示，超长挂机取证不怕早晨的异常帧被冲掉
曲线 CSV：Chart 页签单独导出（时间戳 + 各通道列）

12激活 Pro

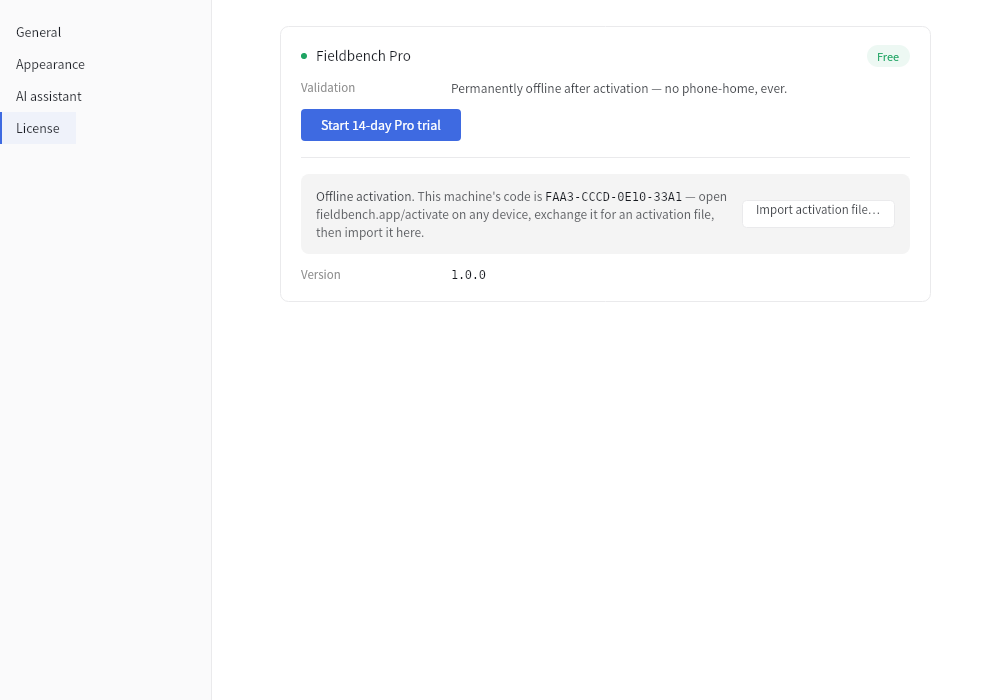

设置 → License：机器码、在线激活与离线激活文件导入都在这里

版本	包含
Free	1 个活动连接 · Master 全功能码 · 时间轴/检查器全开 · 曲线 2 通道 · AI 试用（解释 30 次 + 提取 3 次）
Pro（买断）	无限连接 · 从站仿真 · 曲线无限通道 · 优先支持 · 1 个 license 激活 2 台设备

所有 Pro 功能可免费全功能试用 14 天，无需信用卡（设置页一键开启）。

在线激活（有网，10 秒）

购买后 license key（FB1-XXXX-XXXX-XXXX）即时发到邮箱 → 设置 → License → 输入 key → Activate。完成。

离线激活（现场无网机器）

在目标机器的设置页抄下机器码（形如 8F3A-22C1-90DE-4471）

在任何有网的设备打开 fieldbench.app/activate，输入 key + 机器码，下载激活文件

U 盘拷回目标机器 → Import activation file… → 激活完成

激活后永久离线可用，无任何回连校验。这是我们对工厂受控网络环境的承诺——软件绝不 phone home。换电脑时在官网自助解绑即可。

13常见问题

时间轴全是乱码/CRC FAIL？

九成是波特率或校验位不对。选几帧点 ✦ 让 AI 看字节特征，或直接 Scan slaves 勾选参数矩阵扫描，让它替你把 9600–115200 × N/E 全试一遍。

发请求没有任何响应？

按顺序查：① Scan slaves 确认从站地址；② 485 的 A/B 线对调试试（现场第一高发）；③ 终端电阻；④ 波特率/校验与设备一致。AI 的无响应核对单会结合你当前的连接参数生成。

Monitor 里为什么都是 RX？

被动挂在总线上时物理方向确实全是接收。切到 Modbus 解析后，Fieldbench 按帧语义（请求/响应结构）自动推断并显示 M→S / S→M，Δ 列即总线上真实的响应延迟。

自环测试怎么做？

本机 Master ↔ Slave 需要两个连接（串口用 com0com 虚拟串口对，或 TCP 用 127.0.0.1）。Free 版限 1 个连接，此场景需要 Pro——或先用 Demo 模式体验同样的效果。

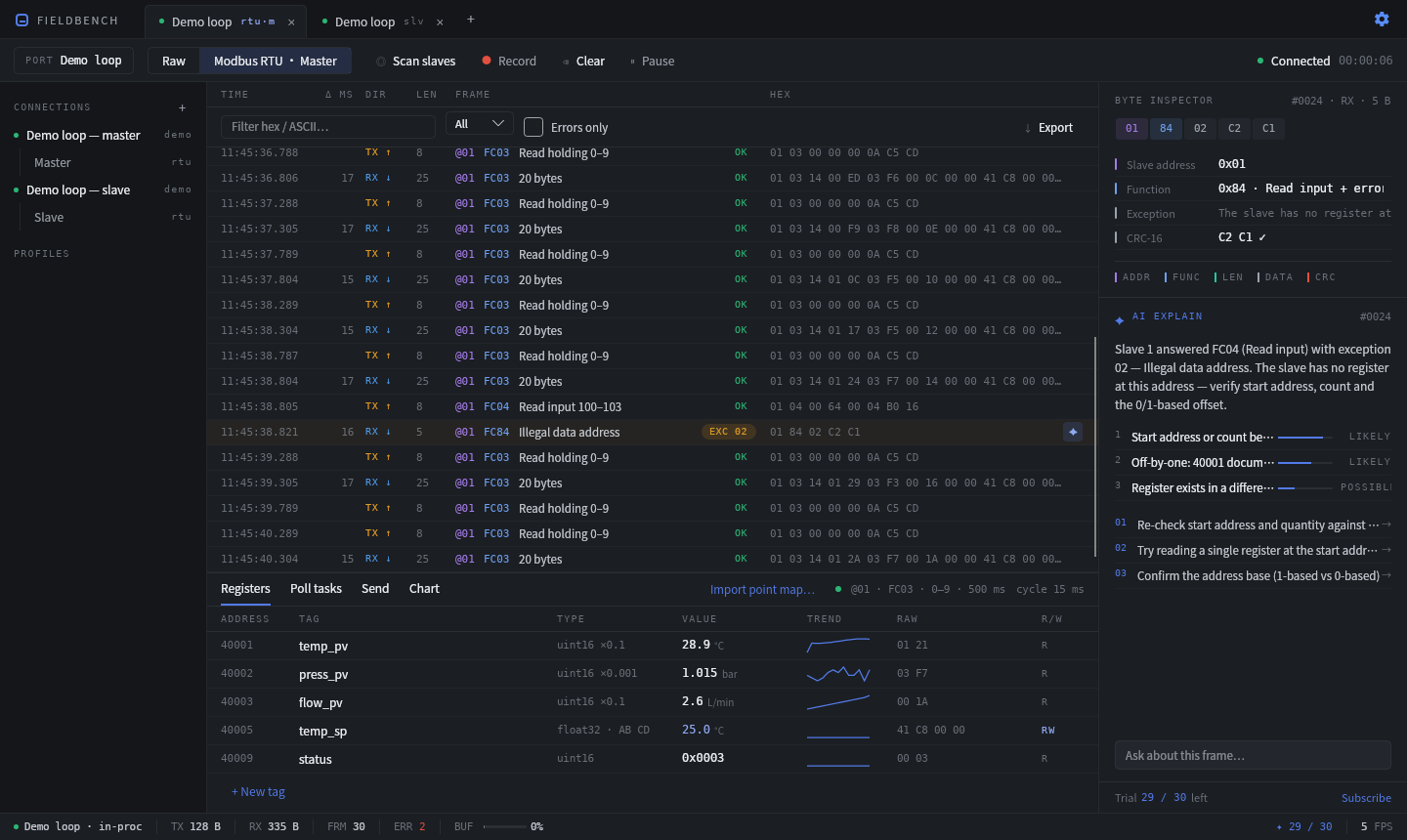

深色主题 / 中文界面？

设置 → Appearance，主题与语言（English / 简体中文）即时切换，无需重启。

数据会上传吗？

不会。除了你主动点击 AI 解释/提取时发送所选内容外，一个字节都不出机器。遥测默认关闭。
